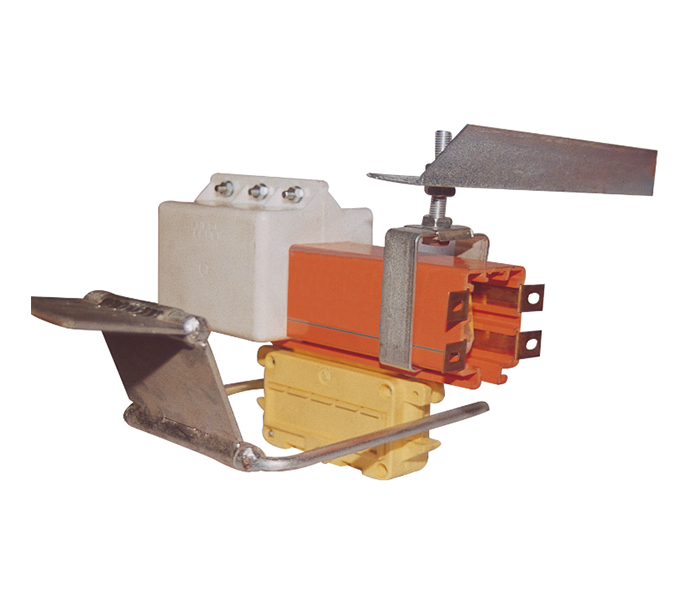

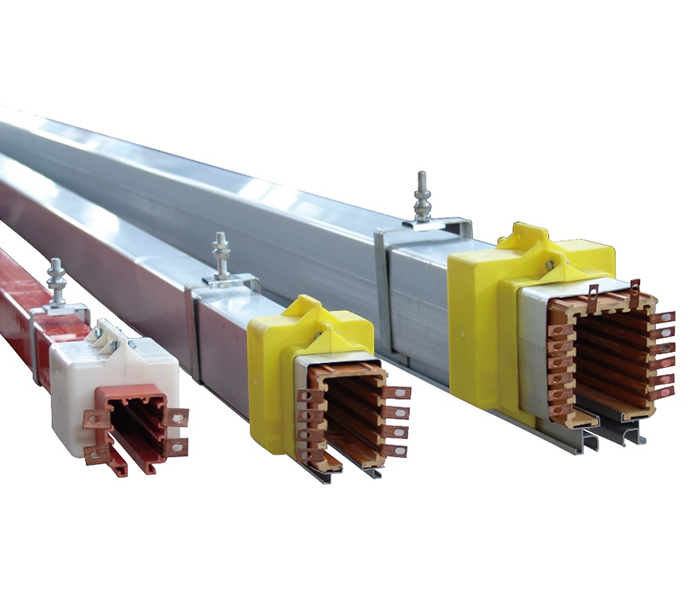

DHGJ-系列半封閉型安全滑觸線

DHGJ-系列半封閉型安全滑觸線

產品特點:
安全,組合靈活,方便,經濟。
使用環境:
本系列滑觸線適用于機械廠,小型鋼結構廠,液壓站,轉運站及各類檢修彎道電動葫蘆等環境溫度低壓85度的場所。

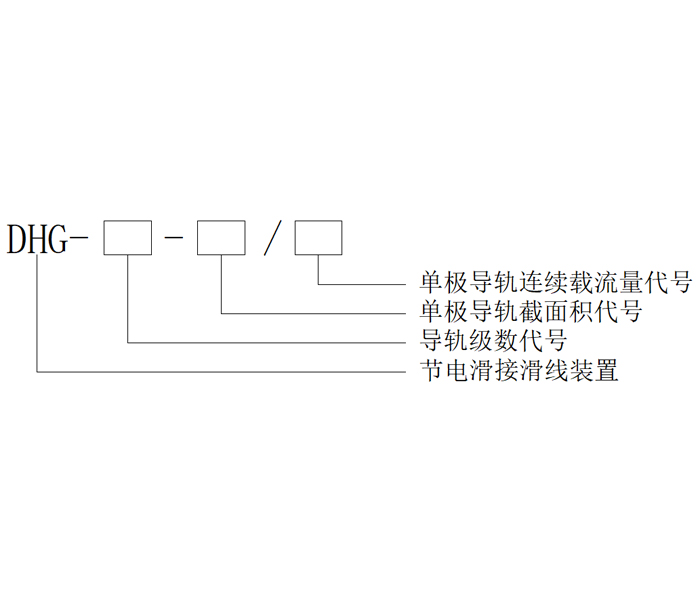

選型說明:
1.單極導軌連續載流量代號:50A、80A、100A、140A、170A、210A、280A。
2.單極導軌截面積代號:10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2。
3.導軌級數代號:3極、4 極、6極、7極、10極、12極、16極。
4.特性代號:F-防塵、R-圓弧。(包括:空間圓弧、空間拱型號)
歡迎致電咨詢: 021-5639-0065
產品規格

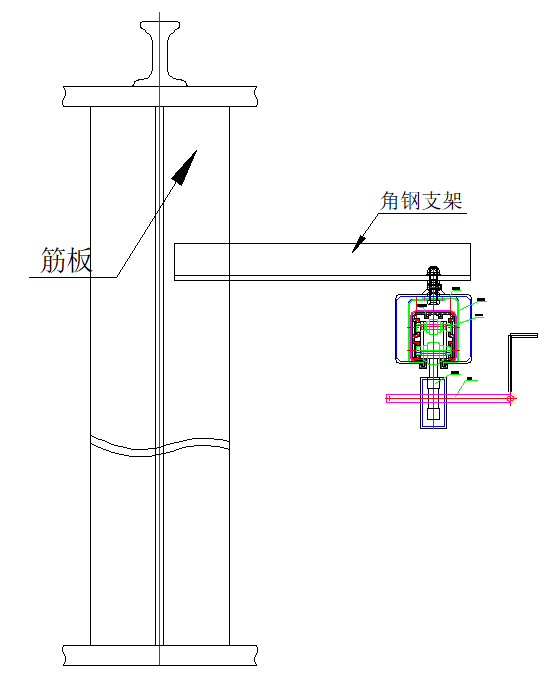

安裝示意圖
附件

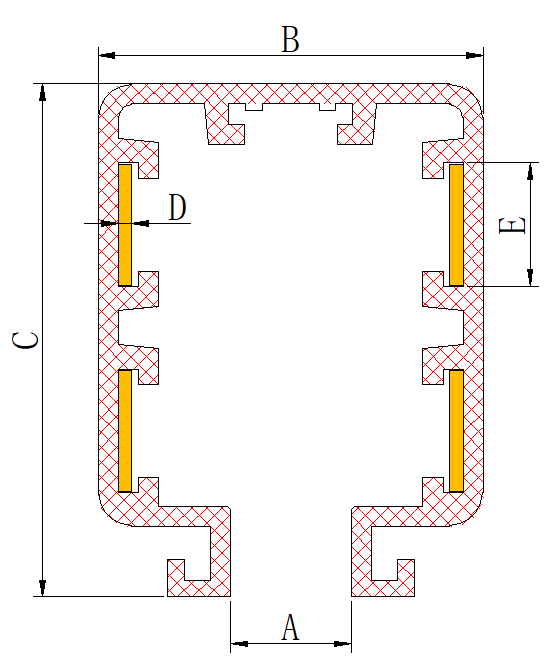

DHGJ-3/4
DHGJ-3/4
序號 規格型號 A(mm) B(mm) C(mm) D(mm) E(mm) 導體截面積 mm2 載流量 A
1 DHGJ-3/4-10/50 18 57.3 76.4 0.6 18.5 10 50A
2 DHGJ-3/4-16/80 18 57.3 76.4 0.9 18.5 16 80A
3 DHGJ-3/4-25/100 18 57.3 76.4 1.3 18.5 25 100A
4 DHGJ-3/4-35/140 18 57.3 76.4 1.8 18.5 35 140A
5 DHGJ-3/4-50/170 18 57.3 76.4 2.7 18.5 50 170A
6 DHGJ-3/4-70/210 18 57.3 76.4 3.7 18.5 70 210A
7 DHGJ-3/4-95/280 18 57.3 76.4 5 18.5 95 280A

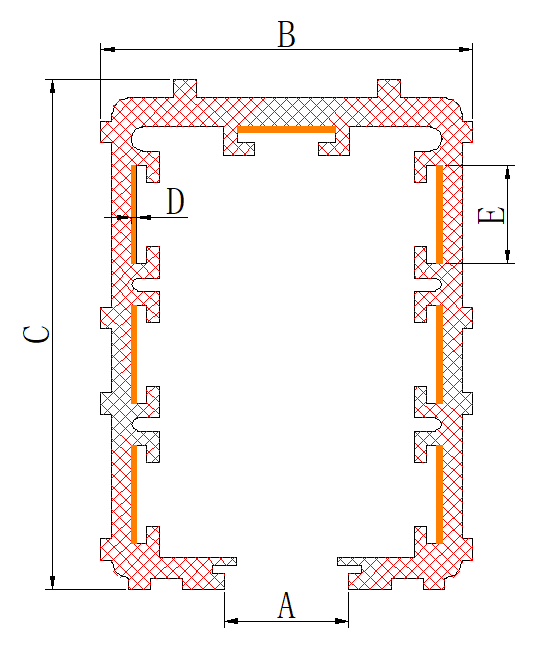

DHGJ-6/7
DHGJ-6/7
序號 規格型號 A(mm) B(mm) C(mm) D(mm) E(mm) 導體截面積 mm2 載流量 A
1 DHGJ-6/7-10/50 23.4 70 96 0.6 18.5 10 50A
2 DHGJ-6/7-16/50 23.4 70 96 0.9 18.5 16 80A
3 DHGJ-6/7-25/50 23.4 70 96 1.3 18.5 25 100A
4 DHGJ-6/7-35/50 23.4 70 96 1.8 18.5 35 140A
5 DHGJ-6/7-50/50 23.4 70 96 2.7 18.5 50 170A
6 DHGJ-6/7-70/50 23.4 70 96 3.7 18.5 70 210A
7 DHGJ-6/7-95/50 23.4 70 96 5 18.5 95 280A

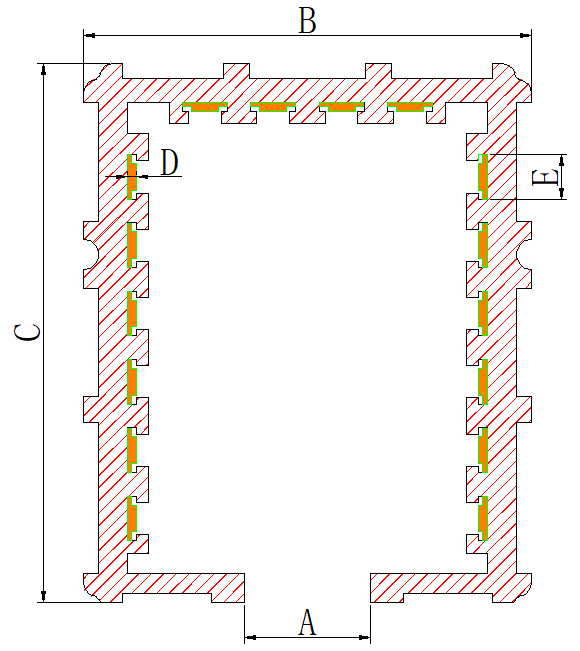

DHGJ-10
DHGJ-10
序號 規格型號 A(mm) B(mm) C(mm) D(mm) E(mm) 導體截面積 mm2 載流量 A
1 DHGJ-10-10/50 23.4 70 96 0.8 13 10 50A
2 DHGJ-10-16/80 23.4 70 96 1.2 13 16 80A
3 DHGJ-10-25/100 23.4 70 96 1.9 13 25 100A

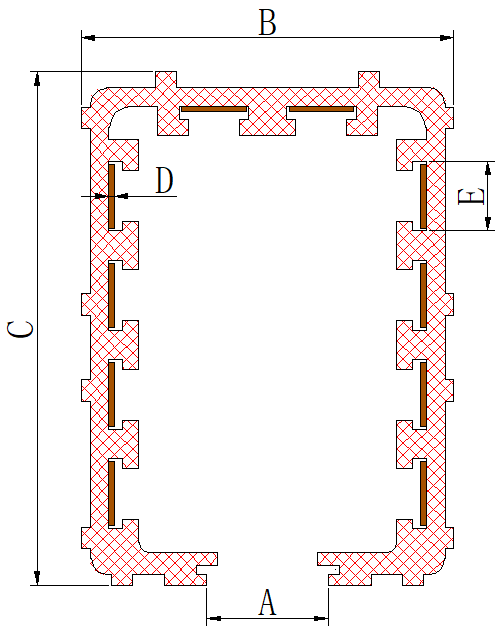

DHGJ-12/16
DHGJ-12/16
序號 規格型號 A(mm) B(mm) C(mm) D(mm) E(mm) 導體截面積 mm2 載流量 A
1 DHGJ-12/16-10/50 28.4 101 121 0.8 13 10 50A
2 DHGJ-12/16-16/80 28.4 101 121 1.2 13 16 80A
3 DHGJ-12/16-25/100 28.4 101 121 1.9 13 25 100A

鋁外殼

序號 規格型號 A(mm) B(mm) C(mm) 載流量 A
1 DHGJ-LK-3/4 24.9 61.3 75.1 50A-280A
2 DHGJ-LK-6/7 42 74 110.2 50A-280A
3 DHGJ-LK-10 42 74 110.2 50A-100A
4 DHGJ-LK-12/16 60.3 105.3 153 50A-100A

懸吊夾

序號 規格型號 A(mm) B(mm) C(mm) M(mm)
1 DHGJ-X-3/4 28.7 60.3 90 M10
2 DHGJ-X-6/7 44 78 110 M10
3 DHGJ-X-10 44 78 110 M10
4 DHGJ-X-12/16 68 110 155 M10

連接盒

序號 規格型號 A(mm) B(mm) C(mm) M(mm)
1 DHGJ-X-3/4 117 95 113 M6
2 DHGJ-X-6/7 131 112 120 M6
3 DHGJ-X-10 131 112 120 M6
4 DHGJ-X-12/16 165 152 130 M6

牽引器(撥叉)

序號 規格型號 A(mm) B(mm)
1 DHGJ-BC-3/4 250 140
2 DHGJ-BC-6/7 250 190
3 DHGJ-BC-10 250 190
4 DHGJ-BC-12/16 280 240

集電器

DHGJ-3/4-80

DHGJ-6/7/10-80

DHGJ-12/16-80

相關產品

智能移動供電系統
智能移動供電系統
智能移動供電系統對起重機等工廠大型用電設備現有的滑觸線-集電器系統進行拓展,實現了許多革命性的新功能。
JGHX-系列
JGHX-系列
產品優勢:
1.銅材采用純度3N的1#電解銅,電阻率低,且我們滑觸線所用銅材都經過兩次拉拔處理,使銅材硬度高,耐磨性能好。
2.因?yàn)榛|線會產品雙金屬扭曲效應,一般要求鋼基截面積大于銅材截面積,避免產生扭曲,且上海浦幫針對腐蝕性作業環境,推出了不銹鋼鋼基,極大地增加了滑觸線的壽命和耐腐蝕性。
3.銅材異形處理,避免交流電集膚效應。
4.支撐件與集電器采用20#鑄鋼或低碳合金鋼,攻絲單并螺帽,不退絲不變形。
5.集電器采用20#精密鑄鋼,彈簧采用內置恒扭力防腐蝕材料并做隔絕空氣處理。
6.電刷采用低電阻高耐磨材質的D66稀土電刷,圓形電刷可旋轉,使用壽命增加3-5倍。
JGHL-銅導體鋁基復合剛體滑觸線
JGHL-銅導體鋁基復合剛體滑觸線
產品特點:
1.可靠:采用全撓性連桿結構集電器,能保證與滑觸線的可靠接觸,不會引起電源中斷的故障。
2.方便:本滑觸線配備專用部件,便于在現場快速組裝,調整及拆卸均較方便。
3.強度高:采用異形銅排和6005#鋁型材,雙空心結構,散熱性能好,機械強度大,導電體不易變形。
4.載流量大:最大載流量可達5000A不需增加饋電線路。
5.壓降?。翰捎昧算~導體及稀土鋁型材,電阻小,單位長度的壓降低。
6.布置方式靈活:可以水平式布置,側式布置和懸掛式布置,側滑式布置使用性能更佳。
7.抗變形能力強:其構造能更有效地消除疲勞變形或由熱脹冷縮引發的變形。
8.在實際使用中,側滑比頂滑更穩定,更合理,集電器使用壽命顯著增加,電刷壽命延長3~4倍。
9.本系列產品銅鋁已作表面處理,有效的消除了雙金屬電化反應。
10.以鋁代銅,成本低,可以節省15%左右費用。
集電器
集電器
產品特點:
1.集電器為恒扭力隱藏式扭簧,壓力適中、均衡,耐腐蝕,反應靈活并保證電刷與滑線導軌充分面接觸。
2.每套集電器有兩個碳刷,碳刷采用摩根公司生產的C412或D66材質,產品具有優良的饋電能力,保證接觸可靠,無電火花現象。
3.其結構為燕尾槽式,碳刷安裝牢固,更換方便。
4.集電器結構件采用20#以上精密鑄鋼件,機械強度大,所有鉆孔均釆用攻絲雙并螺母。
5.電纜連接方便,螺絲采用正標、高強度螺栓及螺帽。
6. 集電器采用高強度絕緣子,由不飽和環氧樹脂制成,且為戶外防污型、耐高溫、耐高壓、耐沖擊、高強度防爆、機械強度大,抗拉伸性能優異、壽命極長,其耐壓等級≥40KV,擊穿電壓>80KV,抗拉力500公斤,抗剪切強度>2000公斤力,耐加速度>30g(相當于抗震強度8級),能使集電器對地絕緣電阻R〉1000MΩ。
