智能移動供電系統
智能移動供電系統

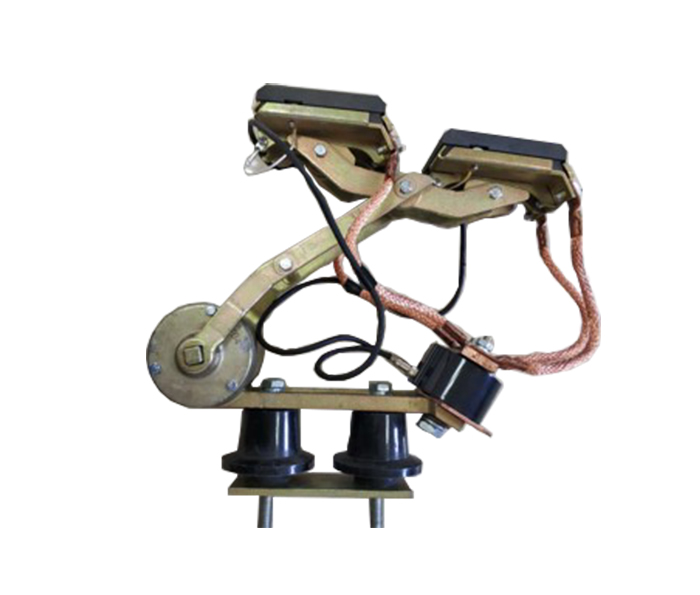

智能集電器
一體式智能移動供電系統
智能集電器
配置清單
系統采集數據
集電器參數：集電器電刷磨損極限、集電器電刷溫度
電源質量參數：三相電壓、電流、功率等、N相電流、諧波含量
位置：相對滑觸線的位置
附加功能：集電器的視頻錄像——攝像機、
集電器電刷厚度——光學測距、集電器振動情況——慣性傳感器IMU
系統特點
智能移動供電系統對起重機等工廠大型用電設備現有的滑觸線-集電器系統進行拓展，實現了許多革命性的新功能：

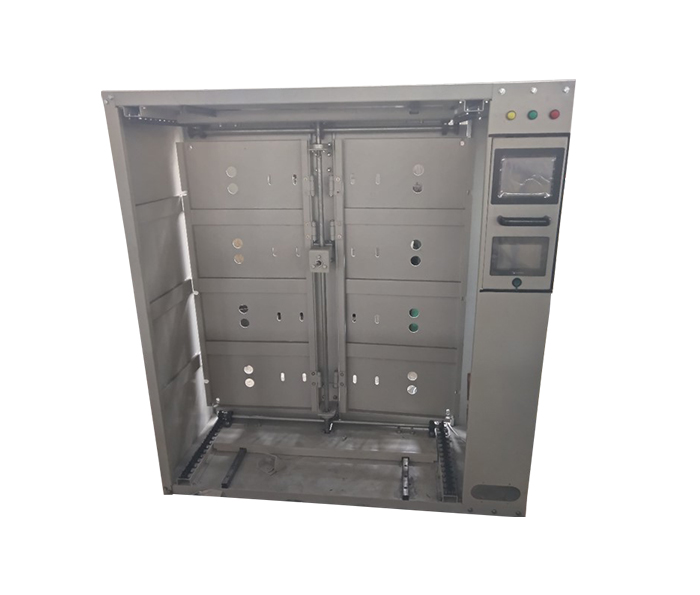

- 智能移動供電系統為集電器加裝了專用的檢修柜，使得集電器的安裝、維護和更換可以輕松完成，安全方便。也可以選擇不帶專用檢修柜的版本，更加適合小型設備和舊有設備改造的場合 ；
- 智能移動供電系統在集電器上加裝傳感器和數據處理模塊，保護集電器的電刷，在電刷嚴重磨損和過載時報警；
- 智能移動供電系統檢測從滑觸線取來的電源質量參數，為設計和運維提供全面的數據參考；
- 智能移動供電系統提供遠程監控服務，所有智能移動供電系統采集的數據，都會上傳至云服務器，用戶可遠程實時監視、查詢歷史數據。智能移動供電系統為用戶提供遠程監控的客戶端，用戶可由手機App、平板電腦和PC端瀏覽器對智能移動供電系統的云平臺進行訪問，獲取報警推送，查閱數據；

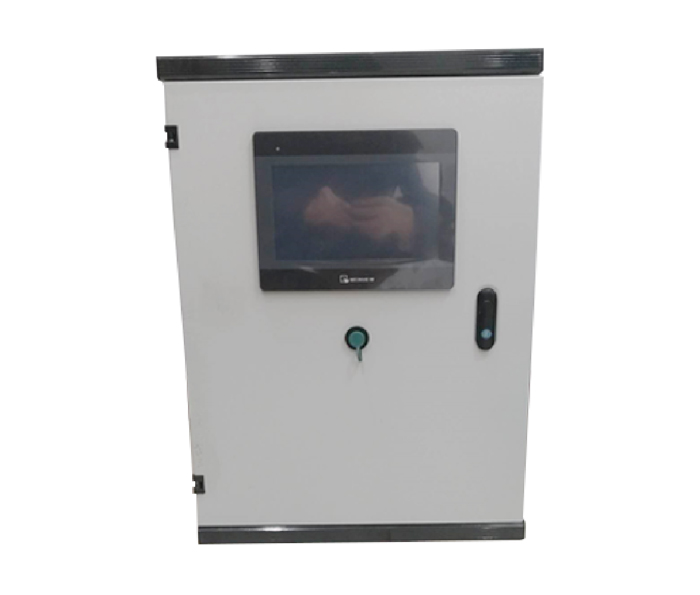

- 智能移動供電系統提供本地的人機交互界面，方便維護人員就近查看各種數據；
- 智能移動供電系統可選功能：視頻記錄系統，提供本地的視頻錄像（可記錄30天），方便維護人員直觀查看電刷狀況和追溯故障；
- 智能移動供電系統的控制用電與取電部分完全隔離保護，不會影響到用電設備的正常運行。
設備選型
一體式的智能移動供電系統：
ZN-JXPT - □□□(電壓等級) - □□□□(電流)A
電壓等級：a.380、b.690、c.000
電流：a.1000、b.2000、c.0000
電壓選型中，a對應滑觸線供電為AC380V，b對應690V，c為專門定制設備。
電流選型中，a對應1000A以下，b對應起重機總電流在1000~2000A，c為專門定制設備。
分體式的智能移動供電系統：
ZN-JXWG - □□□(電壓等級) - □□□□(電流)A
電壓等級：a.380、b.690、c.000
電流：a.1000、b.2000、c.0000
電壓選型中，a對應滑觸線供電為AC380V，b對應690V，c為專門定制設備。
電流選型中，a對應1000A以下，b對應起重機總電流在1000~2000A，c為專門定制設備。
相關產品
1.銅材采用純度3N的1#電解銅，電阻率低，且我們滑觸線所用銅材都經過兩次拉拔處理，使銅材硬度高，耐磨性能好。
2.因?yàn)榛|線會產品雙金屬扭曲效應，一般要求鋼基截面積大于銅材截面積，避免產生扭曲，且上海浦幫針對腐蝕性作業環境，推出了不銹鋼鋼基，極大地增加了滑觸線的壽命和耐腐蝕性。
3.銅材異形處理，避免交流電集膚效應。
4.支撐件與集電器采用20#鑄鋼或低碳合金鋼，攻絲單并螺帽，不退絲不變形。
5.集電器采用20#精密鑄鋼，彈簧采用內置恒扭力防腐蝕材料并做隔絕空氣處理。
6.電刷采用低電阻高耐磨材質的D66稀土電刷，圓形電刷可旋轉，使用壽命增加3-5倍。
1.可靠：采用全撓性連桿結構集電器，能保證與滑觸線的可靠接觸，不會引起電源中斷的故障。
2.方便：本滑觸線配備專用部件，便于在現場快速組裝，調整及拆卸均較方便。
3.強度高：采用異形銅排和6005#鋁型材，雙空心結構，散熱性能好，機械強度大，導電體不易變形。
4.載流量大：最大載流量可達5000A不需增加饋電線路。
5.壓降?。翰捎昧算~導體及稀土鋁型材，電阻小，單位長度的壓降低。
6.布置方式靈活：可以水平式布置，側式布置和懸掛式布置，側滑式布置使用性能更佳。
7.抗變形能力強：其構造能更有效地消除疲勞變形或由熱脹冷縮引發的變形。
8.在實際使用中，側滑比頂滑更穩定，更合理，集電器使用壽命顯著增加，電刷壽命延長3~4倍。
9.本系列產品銅鋁已作表面處理，有效的消除了雙金屬電化反應。
10.以鋁代銅，成本低，可以節省15%左右費用。
1.集電器為恒扭力隱藏式扭簧，壓力適中、均衡，耐腐蝕，反應靈活并保證電刷與滑線導軌充分面接觸。
2.每套集電器有兩個碳刷，碳刷采用摩根公司生產的C412或D66材質，產品具有優良的饋電能力，保證接觸可靠，無電火花現象。
3.其結構為燕尾槽式，碳刷安裝牢固，更換方便。
4.集電器結構件采用20#以上精密鑄鋼件，機械強度大，所有鉆孔均釆用攻絲雙并螺母。
5.電纜連接方便，螺絲采用正標、高強度螺栓及螺帽。
6. 集電器采用高強度絕緣子，由不飽和環氧樹脂制成，且為戶外防污型、耐高溫、耐高壓、耐沖擊、高強度防爆、機械強度大，抗拉伸性能優異、壽命極長，其耐壓等級≥40KV，擊穿電壓＞80KV，抗拉力500公斤，抗剪切強度＞2000公斤力，耐加速度＞30g（相當于抗震強度8級），能使集電器對地絕緣電阻R〉1000MΩ。
